MF23 - DOWNLOADS:

(Aufruf der jeweiligen Auswahl mit Download-Funktion durch Klick auf Namen unter Bild)

Stand: 26.5.24


/* popover: */

Vor dem Druck die Füllung auf 50% hinaufsetzen, damit die Strebenhalterungen beim Einsetzen nicht abbrechen können.

Wird zuerst in Trichter-Halterung eingeschoben, erst darüber kommt dann die Lift-Strebe.

Wird über Strebe in der Trichter-Halterung geschoben um noch besser zu stabilisieren.
Daher beim Einsetzen der Strebe schon vorbereitet haben, da später sonst nicht mehr möglich.

Der waagrechte Druck führt meist zu mehr Nacharbeit durch Feilen
und unzufriedenstellenden Ergebnissen, da sich Teil verbiegen kann.

Empfehle senkrechten Druck mit Stützmittel, aber nur von der Druckplatte aus.
Dadurch bilden sich bis oben Stützarme, die Verwackeln während des Druckes verhindern.

Die Kugeln müssen nach dem Druck an der Druckplatten-Seite nachgefeilt werden,
um reibungslosen Ablauf in den technischen Modellen zu garantieren.
Der Durchmesser beträgt 9,6mm.
Bisher wurden keine anderen Kugeln gefunden, die den Anforderungen entsprechen.

"L-" bedeutet linksbündig, von oben gesehen gegen den Uhrzeigersinn.

"R-" bedeutet rechtsbündig, von oben gesehen im Uhrzeigersinn.

Für den Druck empfiehlt sich, das Teil waagrecht mit der
Kugel-Auswurf-Öffnung nach oben auf dem Druckbett
zu platzieren und um etwa 15° zu neigen.
Wenn man dann die Stützstruktur nur auf Platte aktiviert,
erhält man die besten Ergebnisse,
weil die Stützen zwischen den Querstangen hinein können bis zur
gegenüberleigenden Seitenwand.

Dadurch kann an Auswurf-Öffnungen wie bei Trichtern
und anderen Stellen das Raus-Springen von Kugeln aus der Rinne
verhindert werden.

"X-" bedeutet unabhängig von der Lauf-Richtung.

Aktualisiert am 26.5.24.

Gleise gerade (stl)

(Geriffelte für Steigungen)

Gleise rund (stl)

(Unterschiedliche Radien)


Gleise Zubehör (stl)

(Weichen, Kreuzungen, FixierAchsen, etc.)

Links, Entwicklung, Fotos, Sonstiges






/* Das popover kann ich hier schon angeben mit Inhalt und dann an gegebener Stelle einsetzen*/

Steht nicht über STB-Ecke hinaus, geeignet für Lift-Streben mit direkten Zubauten an der Aussenwand.

3eck-Streben (stl)

3eck-Streben bestehen jeweils aus 3 gedruckten Teilen,
angeordnet wie ein gleichseitiges Dreieck und werden mit kleinen
"Y-Krallen" oben und unten verbunden.
In dieser Form sind sie sehr belastbar und können mit jeweils 3 "Clips"
an die Nächste verbunden werden. So können lange Streben-Türme
entstehen, die bei größeren Modellen von tragender Bedeutung sind.



Findet Verwendung, falls ein Gleis durch die Strebe eines anderen Modelles verläuft
und dadurch ebenso abgestützt wird.

Findet Verwendung bei Lagerung, Transport und gibt schnelle Bestands-Übersicht.

Gelenk-Knoten sind Gleisbett-Unterstützungen auf
einem Streben-Turm, die feinere Einstellungen in Abstand und Winkel
ermöglichen und bestehen jeweils aus 2 Teilen.
Die "Zange" greift die "Stange", wodurch eines der Teile meist kippbar ist.
Verschiedene Formen versuchen alle Varianten zu ermöglichen.
Da oft erst vor Ort zu erkennen ist, welches die richtige Einstellung ist,
gibt es auch schraubbare Abstand-Halter.
Sie können auch bei Gelenk-Fortsetzungen verwendet werden,
indem der Turm darüber weitergeht und das Gleis sozusagen durch
den Turm geht und vielleicht weiter oben ein anderes Gleis kreuzt.

3eck-Streben Zubehör (stl)

(Erweiterungen, Anschlüsse, etc.)

Links, Entwicklung, Fotos, Sonstiges






4kant-Streben (stl)

Werden hauptsächlich bei den Gleis-Spiralen eingesetzt,

die hier noch nicht aufgelistet sind.



4kant-Streben Zubehör (stl)

Verbindungs-Elemente, Verstärkungen

Links, Entwicklung, Fotos, Sonstiges











MODELLE + TEILBEREICHE:

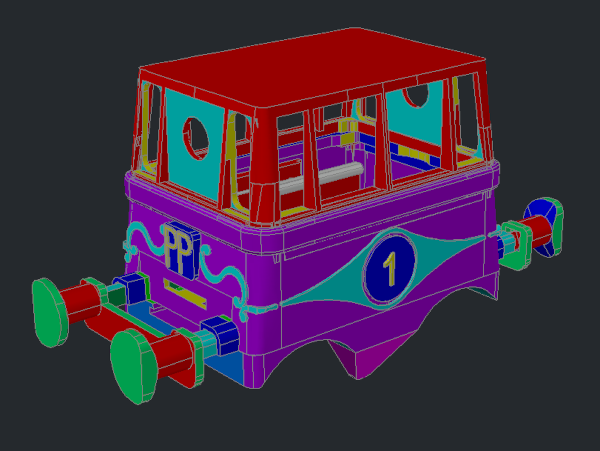

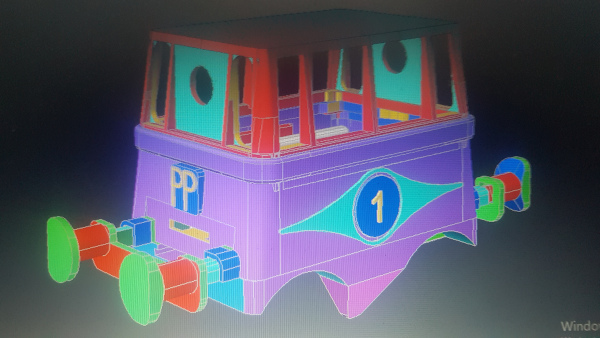

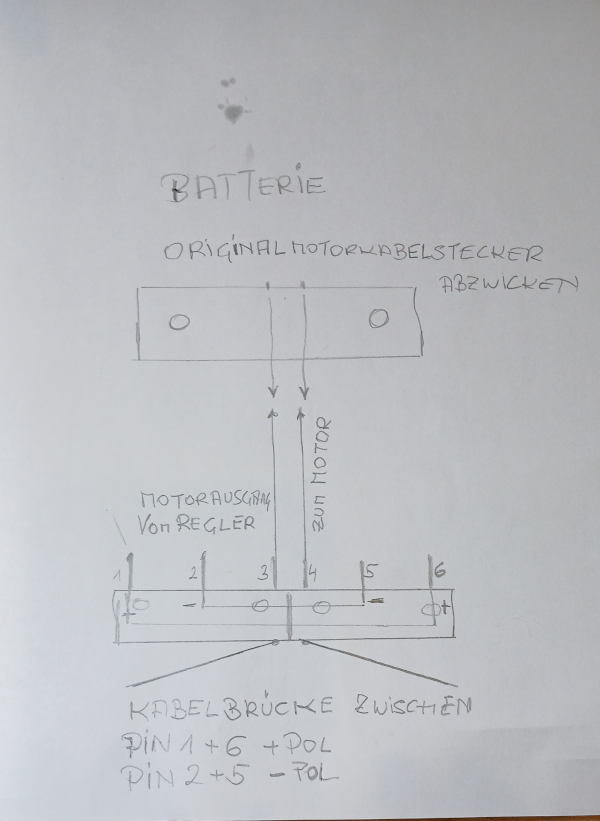

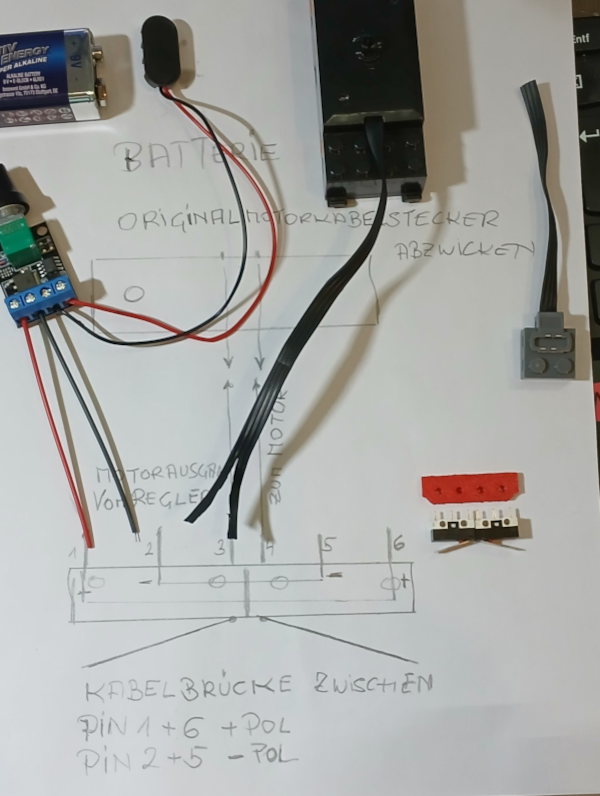

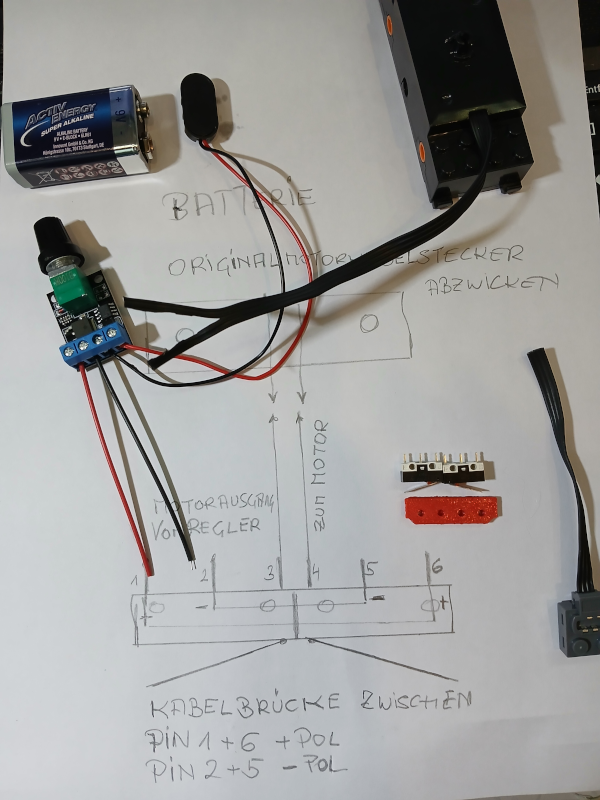

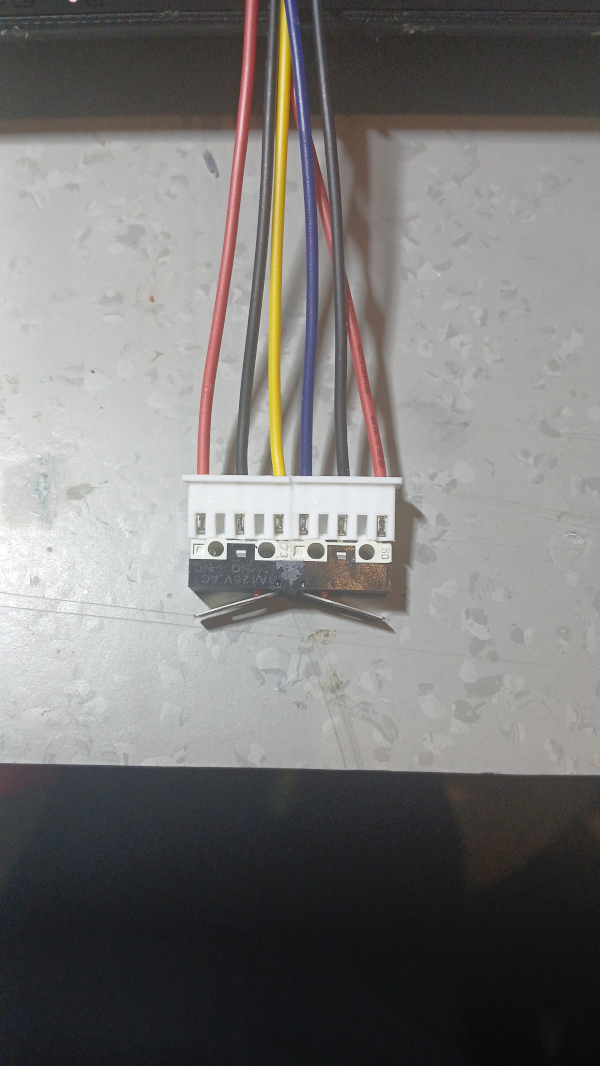

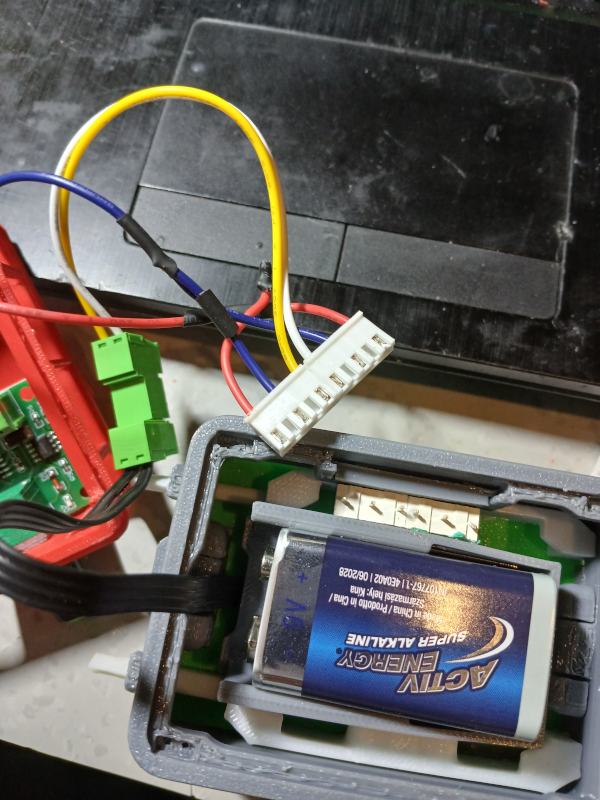

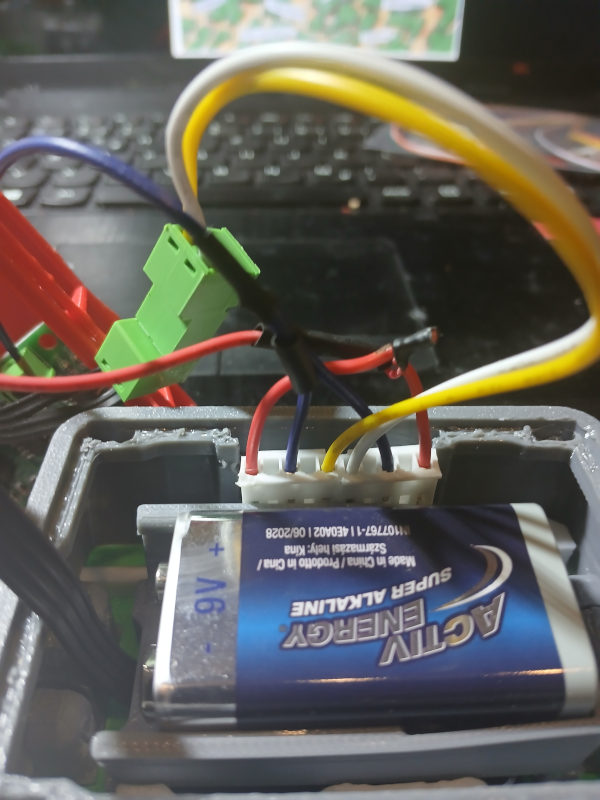

LOK 1 „Peter” (stl)

Ist erstmals 2019 entworfen worden und wurde 2023
unserem neuen Projekt "MF23" angepaßt.

M1 (ursprünglicher Motor):
Igarashi 20GN152025-330-GC150:1 Getriebemotor 12 V 150:1

M2: DC 12V 25GA-370 Getriebemotor

M3: Fafeicy GA12-N20 DC12V 1000 U/min Getriebemotor

(Bei M2+M3 wird die LOK etwas länger und benötigt
andere Zusätze. Weitere Info auf Anfrage)

Links, Entwicklung, Fotos, Sonstiges

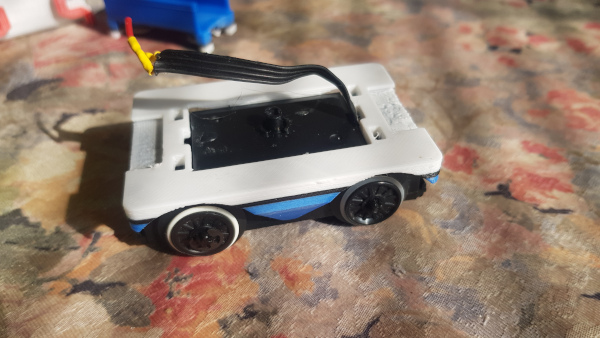

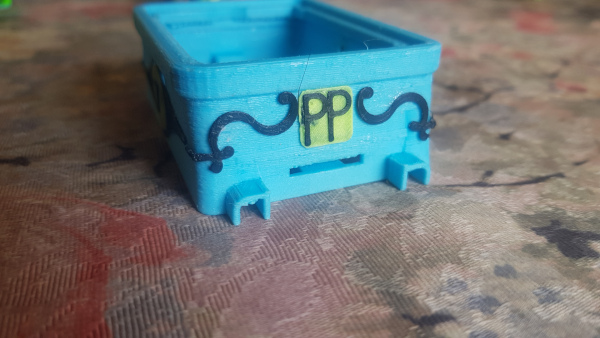

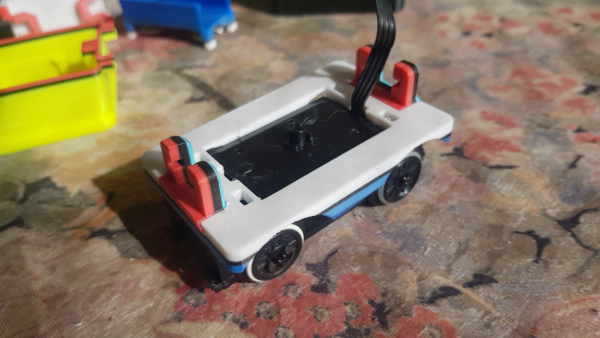

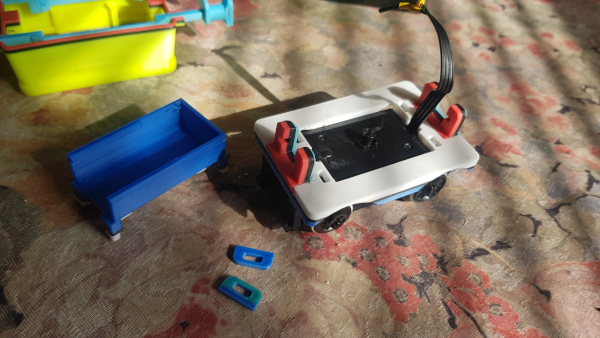

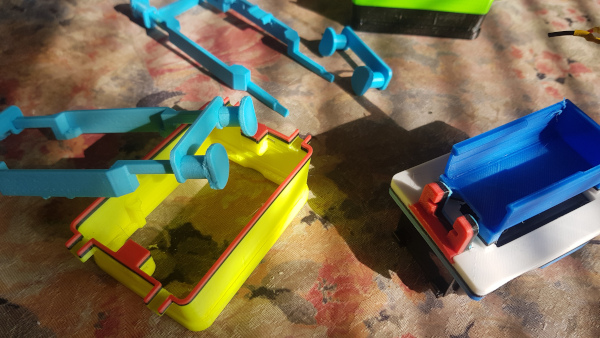

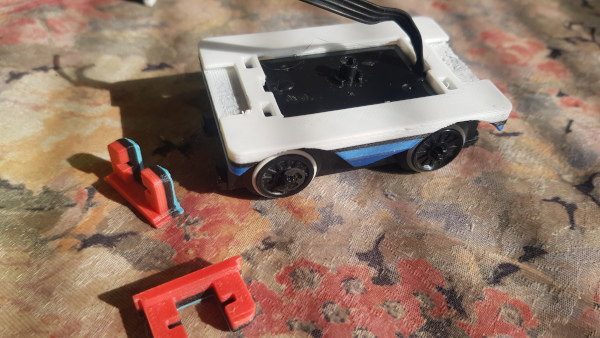

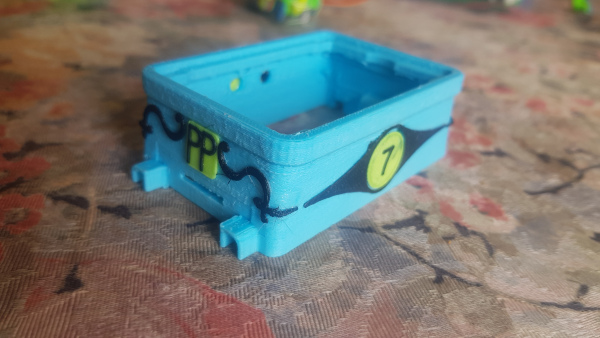

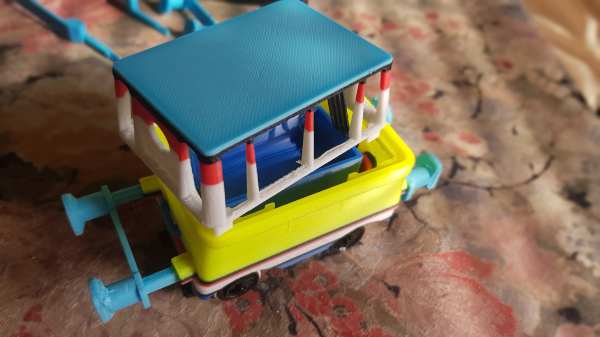

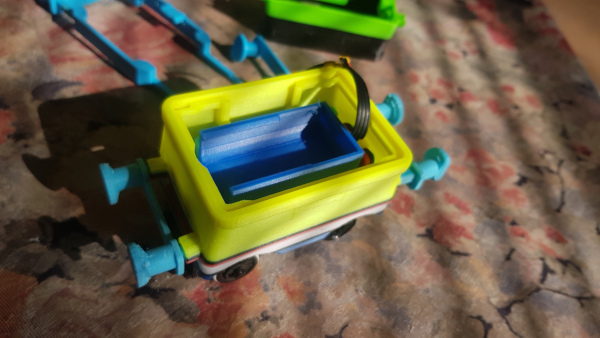

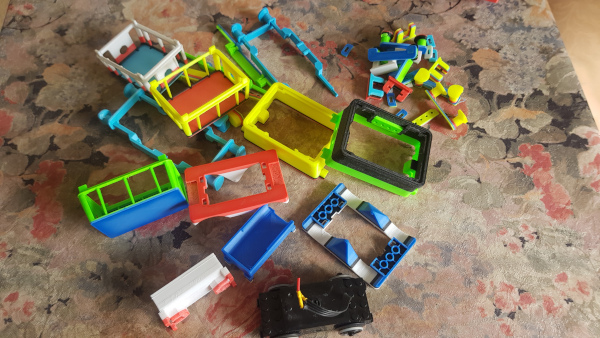

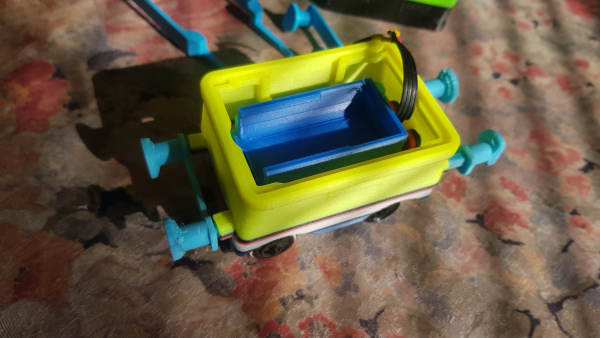

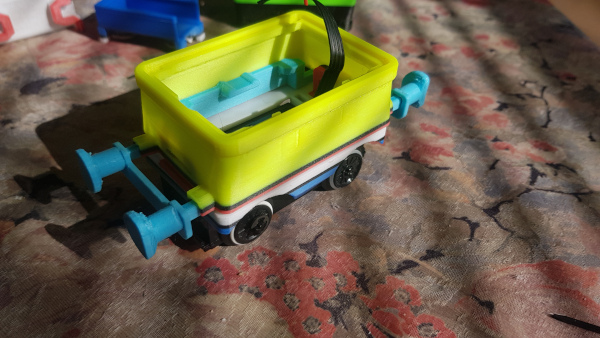

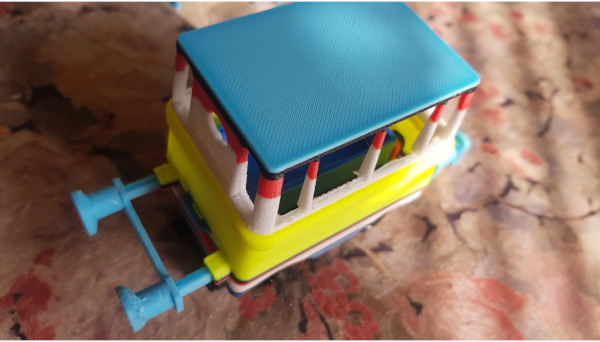

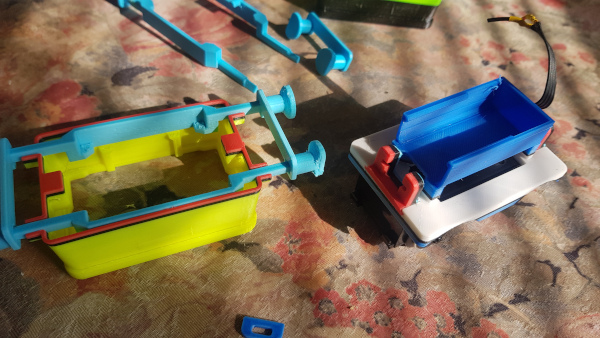

LOK 2 „Seppi” (stl)

Ist im Herbst 2023 entstanden, als Heinz einen
neuen, leistungsstarken Motor im Netz entdeckt hatte,
der über direkte Radachsen verfügte und das
Zahnead-Getriebe somit erübrigte:

8pcs DC3V-12V DC Getriebemotor



Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
Bild 7
Bild 8
Bild 9
Bild 10
Bild 11
Bild 12
Bild 13
Bild 14
Bild 15
Bild 16





EIFFEL-BRÜCKE (stl)

(ca 20x80x126cm)

Die Brücke entstand ab März 2023 und besteht aus 6 Ebenen pro Pfeiler
und dem Gleis-Aufbau darüber.
Die Ebenen 1-3 sind zweiteilig und verjüngen sich oben zu Einer.
Die Brücke besteht momentan aus mindestens 2 Pfeilern, die Anzahl der zu
druckenden Teile geht aus dem Namens-Zusatz hervor und bezieht
sich jeweils nur auf einen Pfeiler.
Zusätze wie Verbindungsklemmen und Sonstiges, werden ebenso mit
zu druckender Anzahl pro Ebene entsprechend den Fotos angegeben.
Die Dateien der Ebenen 1-6 werden in 6 Gruppen als zip angeboten,
oder auch als Ganzes.
Teil C und D der Ebene 1 entsprechen beispielsweise der STREBE 6, die oft auch
anderswertig Verwendung findet und ebenso in den anderen Ebenen vorkommt,
wie auch STREBE 7.

Die X- und V-förmigen Streben in den Ebenen 4-6 dienen der Stabilisierung
und sind nur auf Fotos zu sehen. Sie sind beiderseits übereinander an der
flachen Seite des Pfeilers angebracht: E4: V, E5: X, E6: A (V umgedreht).
Die dazugehörigen FixierKlappen sind im Zubehör eigens angegeben,
um sie bei Wunsch in einer gemeinsamen Farbe drucken zu können.



EIFFEL-BRÜCKE ZUBEHÖR (stl)

Verbindungs-Elemente, Verstärkungen

Wer die richtige Anzahl der Fixierklappen in unerschiedlichen Farben
je Ebene den Fotos und dem Original entsprechend drucken möchte:

(Ebene 1-3 zweiteilig, daher mehr Fix-Klappen, Ebene 4-6 einteilig)

Ebene 1 (weiss):
4x2: 80x / 4x2-3er-A, -B und -AufSteckHuelle je 8x
Ebene 2 (blau):
4x2: 60x / 4x4: 20x
Ebene 3 (gelb):
2x2: 8x / 2x4: 8 / 4x2: 56x
Ebene 4 (rot):
2x2: 4x / 2x4: 4x / 4x2: 22x / 4x4: 18x
10x2-Noppen-Spezial-A, B, A-, B-: 2x / 6x2: 16x
Ebene 5 (orange):
4x2: 16x
Ebene 6 (grau):
2x2: 8x / 2x4: 8 / 4x2: 4x

FixierKlappen für die seitlichen V- und X-Streben:
2x2: 32x / 2x4: 16x / 2x8: 16x



Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
Bild 7
Bild 8
Bild 9
Bild 10





KUGEL-LIFT-TURM (stl)

(Höhe etwa 1m)

Der Lift-Turm entspricht in seiner Form einer Strebe, in der sich
eine drehende Spirale befindet. Diese transportiert die Kugeln wie ein Lift
über sechs Schächte nach oben und jeder Schacht kann seine
Kugel-Auswurf-Öffnung in einer andern Höhe haben und in
unterschiedliche Kugel-Bahnen leiten.



Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
Bild 7
Bild 8
Bild 9
Bild 10
Bild 11
Bild 12
Bild 13
Bild 14
Bild 15
Bild 16
Bild 17
Bild 18
Bild 19
Bild 20
Bild 21
Bild 22
Bild 23
Bild 24
Bild 25
Bild 26



KUGEL-LIFT-TURM ZUBEHÖR 1 (stl)

Kugelbahnen, Trichter, Rinnen, etc.

Die Auswahl an Zubehör bietet unendliche Varianten an Kugelbahnen.

Um eine Übersicht zu erleichtern, empfehle ich zuerst eine einfache Bahn
zu entwerfen und die dafür ausgesuchten Teile zu drucken.
So nach und nach wird man immer mehr Einzelteile verstehen, die erforderlich sind,
um die Bahnen ganz so zu gestalten, wie man möchte.

In diesem Beispiel sind von den zur Verfügung stehenden 6 Liftschächten nur
4 offen. Theoretisch braucht man nur einen Offenen, der muß aber oben sein,
sonst kommt es zu einer Stau-Bremse. Denn die Mittel-Spirale transportiert die
Kugeln am Ende gegen den Uhrzeigersinn von Schacht zu Schacht weiter,
bis sie raus können, allerdings nicht mehr nach unten.
Deswegen muß oben immer ein Loch offen sein.



Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
Bild 7
Bild 8
Bild 9
Bild 10
Bild 11
Bild 12
Bild 13
Bild 14



KUGEL-LIFT-TURM ZUBEHÖR 2 (stl)

Kugelbahnen, Trichter, Rinnen, etc.

Im zweiten Teil geht es auch um Kugel-Spiralen, die aber auf
eigenen Türmen neben dem Kugel-Lift stehen können,
sowie weitere, mögliche Verbindungen und Kugel-Rinnen dafür
in unterschiedlichen Formen.



Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
Bild 7
Bild 8
Bild 9
Bild 10
Bild 11
Bild 12
Bild 13
Bild 14





GLEIS-SPIRALE (stl)

Noch in Arbeit.





DOPPELTE GLEIS-SPIRALE (stl)

Noch in Arbeit.
